Phần mềm eToolBox hỗ trợ tính toán kỹ thuật

Phần mềm eToolBox công cụ thiết kế ứng dụng kỹ thuật đơn giản dế sử dụng
Phần mềm hỗ trợ Tiếng Việt và English.

Tải về trên CHplay

Online website tools view

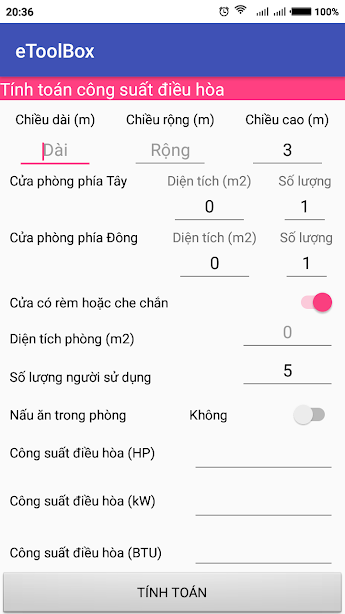

 - Điều hòa:

Tính toán công suất máy lạnh điều hòa theo diện tích phòng. Bạn chỉ cần nhập chiều dài, chiều rộng chiều cao và các yếu tố ảnh hưởng theo thực tế để phần mềm tính toán chính xác. Kết quả tính toán cho ra công suất điều hòa theo đơn vị (Hp), (kW), và (BTU) các bạn lựa chọn công suất điều hòa tương ứng.


- Động cơ:

Tính toán các thiết bị điện bảo vệ cho động cơ khi hoạt động.
Nhập vào công suất động cơ theo kW hoặc Hp, và các hệ số như Hiệu suất, hệ số công suất Cosphi.
Sau đó phần mềm sẽ tính toán ra
  • Dòng điện định mức.
  • Dòng điện lựa chọn cầu chì.
  • Dòng điện lựa chọn thiết bị Aptomat.
  • Tính toán tiết diện dây dẫn (<10m)
  • Tính toán các thiết bị khởi động từ và role nhiệt theo 2 phương pháp mắc là khởi động động cơ trực tiếp hay khởi động động cơ Sao - Tam giác.
  • Các bạn có thể xem mạch động lực và mạch khởi động sao tam giác.


- Bơm:

 Tính toán công suất bơm theo lưu lượng thực tế.
Ví dụ bạn có bể nước 10 m3 và cần 1 bơm nước bơm đầy bể đó trong vòng 2 tiếng --> Lưu lượng - q sẽ là 5 m3/h.
- Mật độ chất lỏng: Mặc định 1000 là mật độ của nước, cần thay đổi thì xem bảng tham khảo ở DENSITY.
- Nhập độ dài đường hút hoặc đường xả.

- Xylanh:

Tính toán lực nén và lực đẩy của xylanh.

- Thông gió phòng:

Tính toán lưu lượng không khí theo số lần làm tươi không khí được chọn và tính toán đường ống gió khí thải tương ứng.
-Nhập Chiều dài và Chiều rộng, Chiều cao của phòng.
-Nhập số lần thay đổi không khí trong vòng 1 giờ.
-Phần mềm sẽ tính lưu lượng không khí thay đổi.


- Tính toán dây cáp điện.
- Nhập tổng công suất bạn cần tính toán đường dây dẫn.
- Lựa chọn điện áp 1 pha 220VAC hoặc 3 pha 380V.
- Lựa chọn vật liệu dây, vật liệu cách điện, loại dây đơn hoặc dây đa lõi.
- Chọn phương án lắp đặt mà bạn chọn thực thế
- Phần mềm sẽ tính toán ra Dòng điện cần thiết để lựa chọn dây dẫn.
- Phần 2 là kiểm tra xem tiết diện và độ dài dây dẫn có phù hợp hay không, ở đây kiểm tra tổn hao điện áp trên tổng chiều dài dây dẫn.
- Các bạn cũng có thể điền trực tiếp dòng điện dây dẫn và tính toán lựa chọn dây cáp mà không cần tính toán từ công suất.


- Tham khảo lựa chọn dây dẫn (Cadivi) theo bảng có sẵn, từ dòng điện bạn chọn được tiết diện dây nhỏ nhất, sau đó tính toán độ sụt áp của dây (mV/A/m) theo chiều dài và so sánh với tiêu chuẩn, nếu tỷ lệ độ sụt áp trên dây và điện áp lớn hơn tiêu chuẩn thì phải chọn dây cáp có tiết diện lớn hơn.
Ví dụ: Dòng điện định mức là 100A, bạn chọn cáp 2 lõi và đi dây trên không. Điện áp 380VAC. Tiêu chuẩn độ sụt áp 3%.


Theo như bảng trên thì ta sẽ chọn dây tiết diện 25 mm2.
- Nếu dây của bạn dài 10m --> Độ sụt áp sẽ là: 1.7*100*10 /1000 = 1.7 (V) --> Tỷ lệ sụt áp trên đường dây: 1.7*100/380 =0.45% < 3% --> OK.
- Nếu dây của bạn dài 100m --> theo công thức kia sẽ tỷ lệ sụt áp 4.5% > 3% --> Phải chọn tiết diện dây lớn hơn là 35 mm2. Sau đó ta tính toán lại độ sụt áp và so sánh với tiêu chuẩn.

Video hướng dẫn sử dụng phần mềm kỹ thuật eToolBox
